Бренд: Zhejiang electric Co. Ltd.

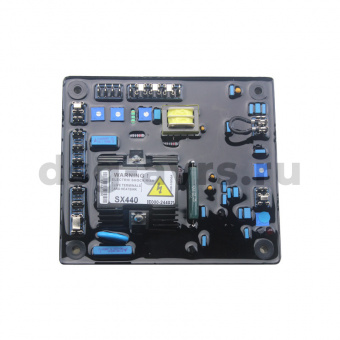

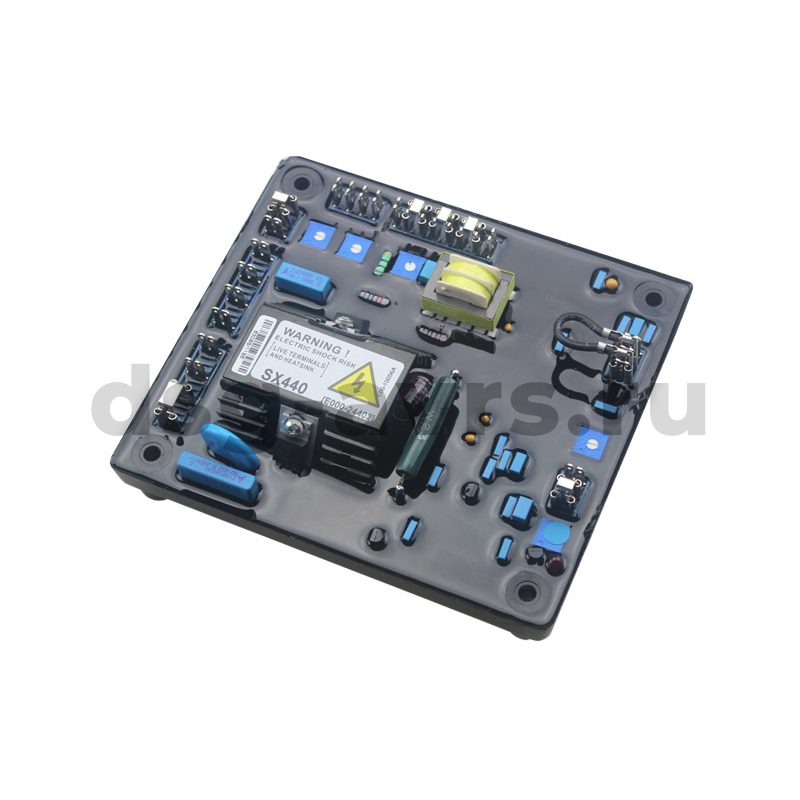

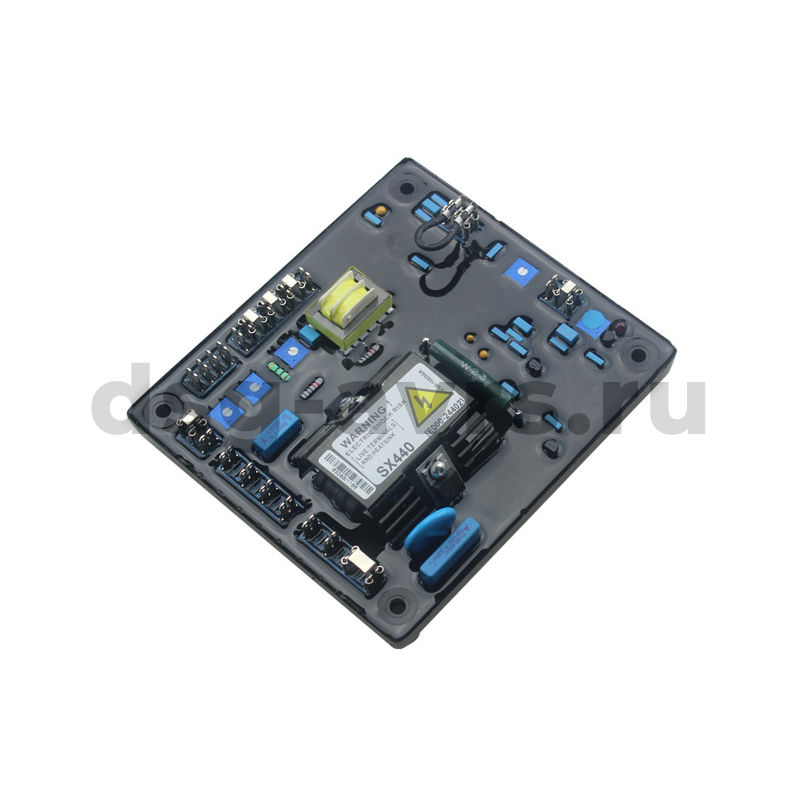

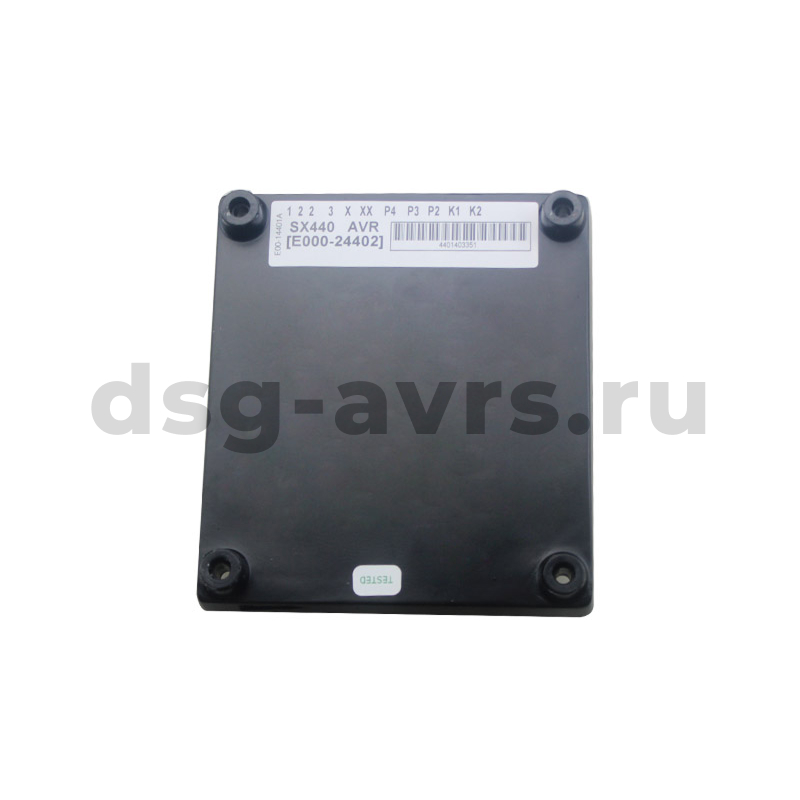

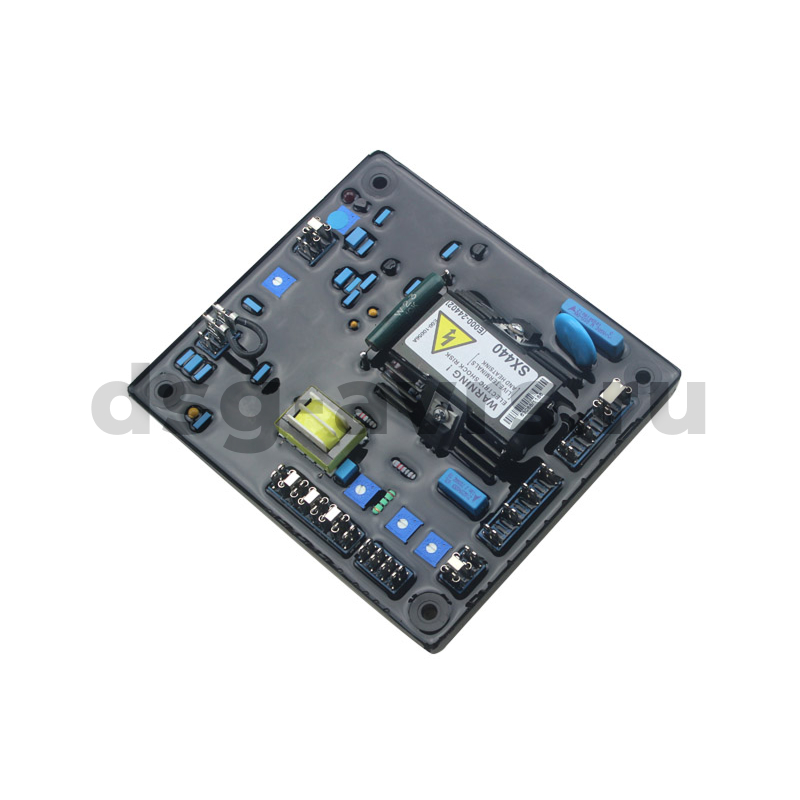

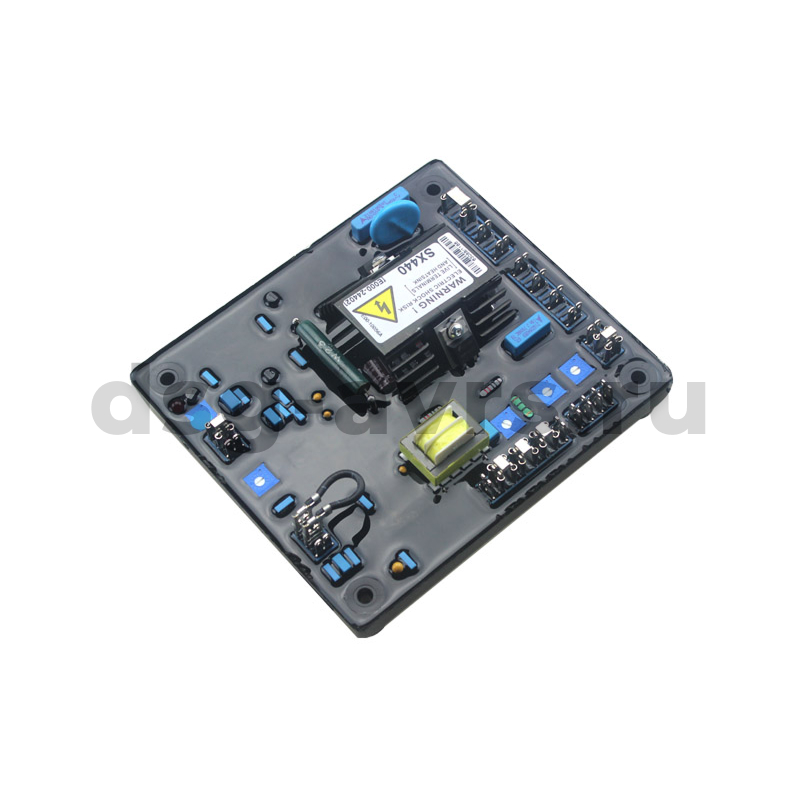

Регулятором напряжения SX440 комплектуются синхронные генераторы марки Stamford производства Cummins Generator Technologies. AVR SX440 подходит для замены регуляторов SX460, AS440, SA 465, SA 465-2 и AS480 без функции EBS. Взаимозаменяем с регуляторами напряжения Onan 305-0824 и ZL440 для генераторов поставляемых под торговой маркой ПСМ.
AVR SX440 имеет отдельный измерительный вход и отдельный вход для питания самого регулятора. Данная схема подключения позволяет улучшить характеристику напряжения генератора во время промежуточных нагрузок, например, во время запуска асинхронного двигателя.
Регулятор напряжения SX440 предназначен для параллельной работы, а так же имеет в своем составе аналоговый вход для подключения внешнего контроллера управления.
-
Напряжение на измерительном входе от 190 до 264 В переменного тока, 1 фаза, 2 провода Частота на измерительном входе 50/60 Гц, выбирается перемычкой Напряжение на входе питания от 190 до 264 В переменного тока, 1 фаза, 2 провода Напряжение на выходе максимально 90 В пост. тока при напряжении на входе питания 207 В пер.тока Номинальный ток на выходе 4 А Максимальный ток на выходе (не более 10сек) 10 А Внешняя регулировка напряжения ± 10 % внешним потенциометром 1 кОм, 1 Вт Размеры 150 мм Д * 135 мм Ш * 40 мм В Вес 418 г ± 2% Автоматическая коррекция напряжения ± 1% (при отклонении частоты двигателя от номинальной не более 4%) Защита от пониженной частоты (заводская установка) Уставка 95% Гц Сопротивление на выходе мин. 15 Ом Аналоговый вход, макс напряжение ± 5 В постоянного тока Аналоговый вход, чувствительность 1 В для 5% напряжения генератора Аналоговый вход, сопротивление 1 кОм -
Документы
Скачать инструкцию по эксплуатации Размер: 76,7 кб
